Nguyên lý làm mát của hệ thống điều hòa Chiller chi tiết

Nguyên lý làm mát của hệ thống điều hòa Chiller đóng vai trò cốt lõi trong việc vận hành hiệu quả các công trình công nghiệp và thương mại hiện đại. Việc hiểu rõ cơ chế làm lạnh tuần hoàn giúp người sử dụng điều chỉnh đúng kỹ thuật, nâng cao hiệu suất và giảm chi phí vận hành. Hệ thống Chiller không chỉ làm mát không gian mà còn bảo vệ thiết bị khỏi hư hỏng do quá nhiệt. Nắm được nguyên lý này chính là nền tảng để khai thác tối đa tiềm năng của hệ thống điều hòa trung tâm trong thực tế.

Giới thiệu về hệ thống Chiller

Hệ thống Chiller là một giải pháp làm mát công nghiệp và dân dụng hiện đại, đóng vai trò quan trọng trong việc kiểm soát nhiệt độ tại các công trình lớn. Dưới đây là những thông tin cơ bản để bạn hiểu rõ hơn về Chiller.

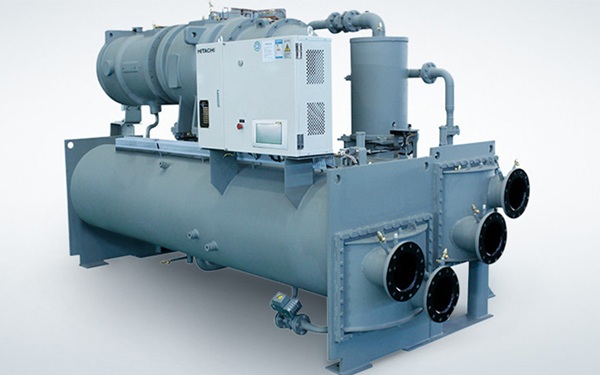

Chiller là gì?

Chiller hay còn gọi là máy làm lạnh nước công nghiệp, là một thiết bị có nhiệm vụ loại bỏ nhiệt từ một chất lỏng (thường là nước) thông qua chu trình làm lạnh nén hơi hoặc chu trình hấp thụ. Nước đã được làm lạnh sẽ được bơm đến các thiết bị trao đổi nhiệt khác như dàn AHU (Air Handling Unit), FCU (Fan Coil Unit) hoặc các thiết bị xử lý công nghiệp để hấp thụ nhiệt và làm mát không gian hoặc quy trình sản xuất. Chiller là trái tim của nhiều hệ thống điều hòa không khí trung tâm và các ứng dụng làm mát chính xác.

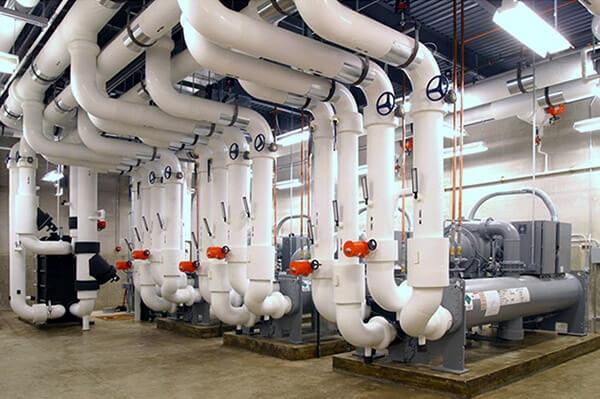

Vai trò và ứng dụng của Chiller trong công nghiệp và dân dụng

Chiller đóng vai trò then chốt trong việc duy trì môi trường nhiệt độ ổn định và tối ưu cho nhiều hoạt động khác nhau, từ sản xuất đến sinh hoạt.

Trong lĩnh vực công nghiệp, Chiller được ứng dụng rộng rãi để:

• Làm mát máy móc và thiết bị trong các nhà máy sản xuất nhựa, in ấn, dược phẩm, hóa chất, thực phẩm và đồ uống.
• Kiểm soát nhiệt độ trong các quy trình công nghệ đòi hỏi độ chính xác cao như sản xuất bán dẫn, linh kiện điện tử.
• Làm mát các lò hơi, khuôn mẫu và hệ thống thủy lực, giúp tăng hiệu suất và kéo dài tuổi thọ thiết bị.

Trong lĩnh vực dân dụng và thương mại, Chiller là một phần không thể thiếu của các hệ thống điều hòa không khí trung tâm cho:

• Các tòa nhà văn phòng, trung tâm thương mại, bệnh viện, khách sạn, trường học.
• Sân bay, nhà ga, các khu phức hợp lớn, nơi yêu cầu làm mát đồng bộ và hiệu quả cho nhiều không gian rộng lớn.
• Các trung tâm dữ liệu và phòng máy chủ, nơi việc kiểm soát nhiệt độ nghiêm ngặt là cực kỳ quan trọng để bảo vệ thiết bị.

Chiller mang lại khả năng làm mát mạnh mẽ, ổn định và hiệu quả năng lượng cho những yêu cầu tải nhiệt lớn, góp phần tạo nên môi trường làm việc và sinh hoạt thoải mái, an toàn.

Nguyên lý làm mát của hệ thống điều hòa Chiller cơ bản

Nguyên lý làm mát của hệ thống điều hòa Chiller dựa trên chu trình nhiệt động học khép kín, trong đó môi chất lạnh tuần hoàn liên tục qua các thiết bị để hấp thụ và thải nhiệt, giúp làm mát không khí hoặc nước phục vụ các mục đích công nghiệp và dân dụng.

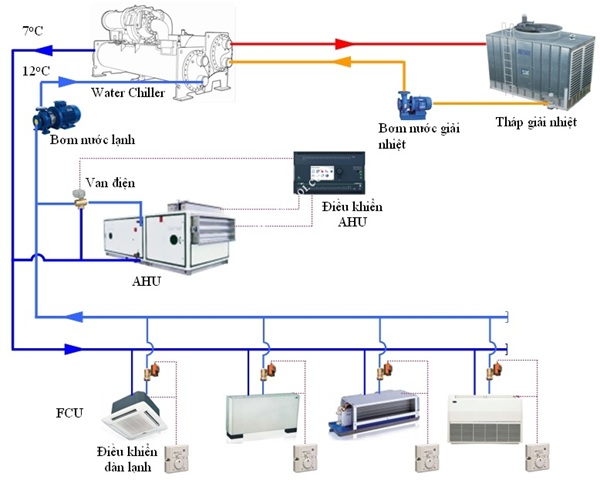

Chu trình tuần hoàn nước lạnh (Chilled Water Loop)

Chu trình tuần hoàn nước lạnh là đường đi của nước đã được làm mát từ Chiller đến nơi cần làm lạnh và trở về Chiller để tiếp tục chu trình. Nước lạnh sau khi rời khỏi Chiller sẽ đi qua một hệ thống đường ống, chảy vào các bộ phận trao đổi nhiệt như dàn AHU (Air Handling Unit) hoặc FCU (Fan Coil Unit) trong các tòa nhà.

Tại đây, nước lạnh hấp thụ nhiệt từ không khí hoặc từ quy trình sản xuất, làm cho không khí hoặc sản phẩm mát đi. Sau khi hấp thụ nhiệt và ấm lên, nước sẽ quay trở lại Chiller để được làm lạnh lại, tạo thành một vòng tuần hoàn khép kín liên tục.

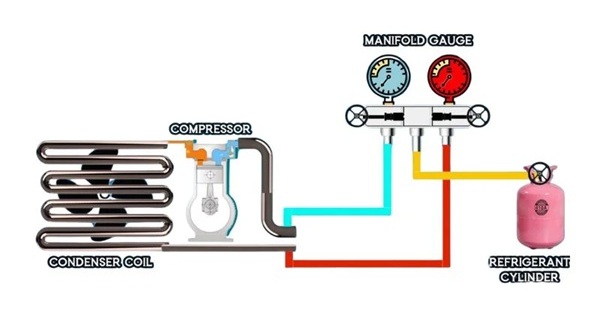

Các thành phần chính trong chu trình làm lạnh của Chiller

Một hệ thống Chiller hoạt động hiệu quả nhờ sự phối hợp của bốn thành phần cơ bản. Mỗi bộ phận có vai trò riêng biệt nhưng không thể thiếu trong chu trình làm lạnh.

• Máy nén (Compressor): Máy nén có nhiệm vụ hút môi chất lạnh ở thể khí áp suất thấp, nhiệt độ thấp từ dàn bay hơi và nén chúng lên áp suất cao, nhiệt độ cao. Quá trình nén này làm tăng năng lượng của môi chất lạnh, chuẩn bị cho giai đoạn thải nhiệt.
• Dàn ngưng tụ (Condenser): Dàn ngưng tụ nhận môi chất lạnh ở thể khí, áp suất và nhiệt độ cao từ máy nén. Tại đây, môi chất lạnh sẽ nhả nhiệt ra môi trường bên ngoài (thông qua nước làm mát hoặc không khí) và ngưng tụ lại thành thể lỏng, vẫn giữ áp suất cao.
• Van tiết lưu (Expansion Valve): Van tiết lưu nằm giữa dàn ngưng tụ và dàn bay hơi. Nó có nhiệm vụ hạ áp suất đột ngột của môi chất lạnh thể lỏng sau khi qua dàn ngưng. Việc giảm áp suất này làm cho môi chất lạnh giảm nhiệt độ đáng kể, chuẩn bị cho quá trình bay hơi hấp thụ nhiệt.
• Dàn bay hơi (Evaporator): Dàn bay hơi là nơi môi chất lạnh thể lỏng, áp suất và nhiệt độ thấp (sau khi qua van tiết lưu) hấp thụ nhiệt từ nước cần làm lạnh. Khi hấp thụ nhiệt, môi chất lạnh sẽ bay hơi thành thể khí, hoàn thành giai đoạn làm lạnh nước và sẵn sàng quay lại máy nén để bắt đầu chu trình mới.

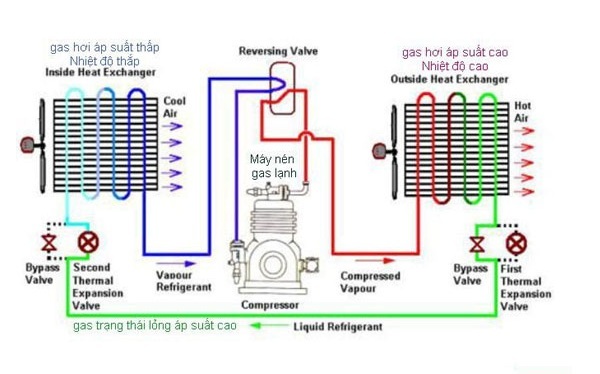

Quy trình tuần hoàn môi chất lạnh trong Chiller

Quy trình tuần hoàn môi chất lạnh diễn ra liên tục, tạo ra hiệu ứng làm mát. Đây là một chu trình khép kín, nơi môi chất lạnh thay đổi trạng thái từ lỏng sang khí và ngược lại để di chuyển nhiệt năng.

Quá trình bay hơi tại dàn bay hơi (Hấp thụ nhiệt từ nước)

Môi chất lạnh ở thể lỏng, áp suất thấp và nhiệt độ thấp đi vào dàn bay hơi. Tại đây, nó tiếp xúc với nước cần làm lạnh. Môi chất lạnh sẽ hấp thụ nhiệt từ nước, bay hơi thành thể khí. Quá trình này làm giảm nhiệt độ của nước, tạo ra nước lạnh cung cấp cho hệ thống.

Quá trình nén môi chất lạnh

Môi chất lạnh ở thể khí, áp suất thấp và nhiệt độ thấp sau khi ra khỏi dàn bay hơi sẽ được máy nén hút vào. Máy nén thực hiện công việc nén môi chất lạnh, làm tăng áp suất và nhiệt độ của nó lên mức cao, chuẩn bị cho việc thải nhiệt.

Quá trình ngưng tụ tại dàn ngưng (Thải nhiệt ra ngoài)

Môi chất lạnh ở thể khí, áp suất cao và nhiệt độ cao đi vào dàn ngưng tụ. Tại dàn ngưng, nhiệt lượng của môi chất lạnh sẽ được thải ra môi trường bên ngoài (thường là qua tháp giải nhiệt đối với Chiller giải nhiệt nước hoặc qua quạt đối với Chiller giải nhiệt gió). Khi mất nhiệt, môi chất lạnh sẽ ngưng tụ hoàn toàn thành thể lỏng, vẫn giữ áp suất cao.

Quá trình giãn nở môi chất lạnh

Môi chất lạnh ở thể lỏng, áp suất cao sau khi ra khỏi dàn ngưng tụ sẽ đi qua van tiết lưu. Van tiết lưu làm giảm áp suất đột ngột của môi chất lạnh, khiến nhiệt độ của nó giảm xuống rất thấp và một phần nhỏ hóa hơi. Lúc này, môi chất lạnh lại trở về trạng thái lỏng-hơi hỗn hợp, áp suất thấp, sẵn sàng quay lại dàn bay hơi để tiếp tục hấp thụ nhiệt và hoàn thành chu trình.

Các loại Chiller phổ biến và nguyên lý hoạt động chi tiết

Trên thị trường hiện nay có nhiều loại Chiller khác nhau, mỗi loại phù hợp với những yêu cầu và điều kiện môi trường riêng biệt. Ba loại phổ biến nhất là Chiller giải nhiệt nước, Chiller giải nhiệt gió và Chiller hấp thụ.

Chiller giải nhiệt nước

Chiller giải nhiệt nước là loại máy làm lạnh sử dụng nước làm môi chất trung gian để thải nhiệt ra môi trường. Đây là một trong những loại Chiller phổ biến nhất trong các hệ thống lớn.

Nguyên lý hoạt động

Chiller giải nhiệt nước hoạt động dựa trên việc trao đổi nhiệt giữa môi chất lạnh và nước. Sau khi môi chất lạnh hấp thụ nhiệt từ nước cần làm lạnh ở dàn bay hơi và được máy nén nén lên, nó sẽ đi đến dàn ngưng tụ.

Tại dàn ngưng tụ, nhiệt lượng của môi chất lạnh sẽ được truyền cho một dòng nước tuần hoàn riêng biệt. Dòng nước này sau đó sẽ được bơm đến tháp giải nhiệt đặt bên ngoài. Tại tháp giải nhiệt, nước được làm mát bằng cách bay hơi một phần hoặc trao đổi nhiệt với không khí, sau đó quay trở lại dàn ngưng tụ của Chiller để tiếp tục hấp thụ nhiệt.

Ưu nhược điểm

Chiller giải nhiệt nước có nhiều ưu điểm nổi bật. Chúng thường có hiệu suất năng lượng cao hơn so với Chiller giải nhiệt gió, đặc biệt là ở những khu vực có khí hậu nóng ẩm, do nước có khả năng truyền nhiệt tốt hơn không khí. Kích thước của chúng cũng có thể nhỏ gọn hơn với cùng công suất.

Tuy nhiên, Chiller giải nhiệt nước yêu cầu phải có tháp giải nhiệt và hệ thống đường ống nước giải nhiệt phức tạp, làm tăng chi phí lắp đặt ban đầu và cần bảo trì định kỳ cho tháp giải nhiệt để tránh tắc nghẽn, đóng cặn.

Chiller giải nhiệt gió

Chiller giải nhiệt gió là loại máy làm lạnh sử dụng trực tiếp không khí để thải nhiệt ra môi trường. Đây là lựa chọn phổ biến cho những công trình không có đủ không gian hoặc không muốn lắp đặt tháp giải nhiệt.

Nguyên lý hoạt động

Nguyên lý hoạt động của Chiller giải nhiệt gió cũng tương tự như Chiller giải nhiệt nước ở phần chu trình làm lạnh nước và nén môi chất. Tuy nhiên, điểm khác biệt nằm ở dàn ngưng tụ. Thay vì sử dụng nước, dàn ngưng tụ của Chiller giải nhiệt gió có các cánh tản nhiệt lớn và được trang bị quạt.

Khi môi chất lạnh ở thể khí, áp suất và nhiệt độ cao đi vào dàn ngưng, các quạt sẽ hút không khí từ môi trường bên ngoài thổi qua dàn cánh tản nhiệt. Quá trình này giúp truyền nhiệt từ môi chất lạnh ra không khí, làm cho môi chất lạnh ngưng tụ thành lỏng. Nhiệt lượng được thải trực tiếp ra môi trường xung quanh.

Ưu nhược điểm

Ưu điểm lớn nhất của Chiller giải nhiệt gió là sự đơn giản trong lắp đặt và bảo trì, do không cần tháp giải nhiệt và hệ thống đường ống nước giải nhiệt phức tạp. Chúng phù hợp với những nơi có diện tích hạn chế hoặc không có nguồn nước dồi dào.

Tuy nhiên, hiệu suất năng lượng của Chiller giải nhiệt gió thường thấp hơn Chiller giải nhiệt nước, đặc biệt trong điều kiện nhiệt độ môi trường cao. Kích thước của chúng cũng có thể lớn hơn so với Chiller giải nhiệt nước cùng công suất vì cần diện tích bề mặt trao đổi nhiệt lớn để thải nhiệt hiệu quả ra không khí.

Chiller hấp thụ

Chiller hấp thụ là một loại máy làm lạnh đặc biệt, không sử dụng máy nén cơ học mà thay vào đó là nhiệt năng để tạo ra hiệu ứng làm lạnh. Loại Chiller này thường được dùng ở những nơi có sẵn nguồn nhiệt thải hoặc nguồn nhiệt giá rẻ.

Nguyên lý hoạt động

Khác với Chiller nén hơi truyền thống, Chiller hấp thụ dựa vào quá trình hấp thụ và tái sinh của dung dịch hấp thụ (thường là Lithium Bromide hoặc Amoniac) và môi chất lạnh (thường là nước). Nhiệt năng (từ hơi nước, nước nóng hoặc khí thải) được sử dụng để làm nóng dung dịch hấp thụ và môi chất lạnh trong bộ sinh hơi.

Môi chất lạnh sẽ bay hơi và di chuyển đến dàn bay hơi để hấp thụ nhiệt từ nước cần làm lạnh. Sau đó, hơi môi chất lạnh sẽ được hấp thụ bởi dung dịch hấp thụ trong bộ hấp thụ. Dung dịch đã bão hòa môi chất lạnh sẽ được bơm lên bộ tái sinh, nơi nhiệt năng tiếp tục làm tách môi chất lạnh ra khỏi dung dịch hấp thụ. Môi chất lạnh được tái sinh và chu trình tiếp tục, trong khi dung dịch hấp thụ đã được làm loãng quay lại để hấp thụ thêm.

Ưu nhược điểm

Ưu điểm nổi bật của Chiller hấp thụ là khả năng sử dụng nguồn nhiệt thải hoặc năng lượng tái tạo, giúp tiết kiệm chi phí điện năng vận hành đáng kể và thân thiện với môi trường. Chúng cũng hoạt động êm ái hơn do không có máy nén cơ học lớn.

Tuy nhiên, nhược điểm của Chiller hấp thụ là chi phí đầu tư ban đầu cao hơn, hiệu suất làm lạnh (COP) thường thấp hơn so với Chiller nén hơi và kích thước có thể lớn hơn. Chúng cũng đòi hỏi sự kiểm soát chặt chẽ hơn về áp suất chân không trong hệ thống để hoạt động hiệu quả.

Lợi ích của việc hiểu rõ nguyên lý làm mát điều hòa Chiller

Nắm vững nguyên lý hoạt động Chiller mang lại nhiều lợi ích thiết thực, giúp vận hành hiệu quả và tiết kiệm chi phí.

• Tối ưu hóa hiệu suất hoạt động: Hiểu rõ cách Chiller hoạt động giúp bạn điều chỉnh các thông số vận hành như nhiệt độ nước, lưu lượng, để đạt hiệu suất tối ưu, cung cấp đủ lạnh mà không lãng phí.
• Tiết kiệm năng lượng: Kiến thức về nguyên lý giúp bạn nhận diện và loại bỏ lãng phí năng lượng. Bạn có thể tối ưu lịch trình vận hành và bảo trì đúng cách để đảm bảo hiệu suất trao đổi nhiệt, giảm điện năng tiêu thụ.
• Kéo dài tuổi thọ thiết bị: Vận hành và bảo trì đúng nguyên lý kéo dài tuổi thọ Chiller. Hiểu rõ thông số lý tưởng giúp tránh quá tải, hư hỏng linh kiện. Phát hiện sớm hao mòn giúp sửa chữa kịp thời.
• Phát hiện và khắc phục sự cố hiệu quả: Hiểu biết sâu sắc về nguyên lý Chiller giúp bạn nhanh chóng chẩn đoán và xử lý sự cố. Bạn có thể khoanh vùng nguyên nhân lỗi, rút ngắn thời gian ngừng máy và đảm bảo hệ thống hoạt động liên tục.

Việc ứng dụng đúng nguyên lý làm mát của hệ thống điều hòa Chiller mang lại lợi ích toàn diện về kinh tế và kỹ thuật. Từ khả năng kiểm soát nhiệt độ chính xác đến việc tiết kiệm điện năng và kéo dài tuổi thọ máy móc, tất cả đều bắt đầu từ việc hiểu rõ cơ chế hoạt động. Đây không chỉ là kiến thức cần thiết cho kỹ sư điện lạnh mà còn là yếu tố quyết định hiệu quả đầu tư trong vận hành thực tế.
