Điều hoà âm trần nối ống gió: Cấu tạo, ưu nhược điểm, ứng dụng

Điều hoà âm trần nối ống gió mang đến giải pháp làm mát hiệu quả, thẩm mỹ và tiết kiệm không gian cho mọi công trình. Hệ thống được thiết kế linh hoạt, phù hợp với các khu vực yêu cầu sự phân phối nhiệt đồng đều. Khả năng hoạt động êm ái, hiệu suất cao giúp nâng tầm trải nghiệm sống và làm việc. Đây là lựa chọn lý tưởng cho văn phòng, nhà hàng, khách sạn hay trung tâm thương mại. Bài viết dưới đây hãy cùng tìm hiểu chi tiết hơn về cấu tạo, nguyên lý hoạt động và ứng dụng thực tế của thiết bị này.

Điều hòa âm trần nối ống gió là gì?

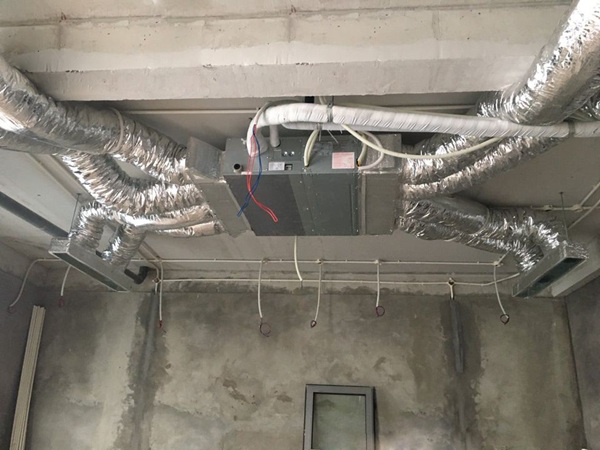

Điều hòa âm trần nối ống gió là một hệ thống điều hòa không khí mà dàn lạnh được giấu hoàn toàn bên trong trần nhà hoặc trong không gian kỹ thuật. Không khí lạnh từ dàn lạnh được phân phối đến nhiều vị trí khác nhau thông qua hệ thống ống gió và các miệng gió (cửa gió). Điều này giúp không gian được làm mát đồng đều, đồng thời giữ cho nội thất gọn gàng, không bị lộ thiết bị. Đây là giải pháp lý tưởng cho các không gian lớn, đòi hỏi sự linh hoạt trong phân bổ luồng khí và tính thẩm mỹ cao.

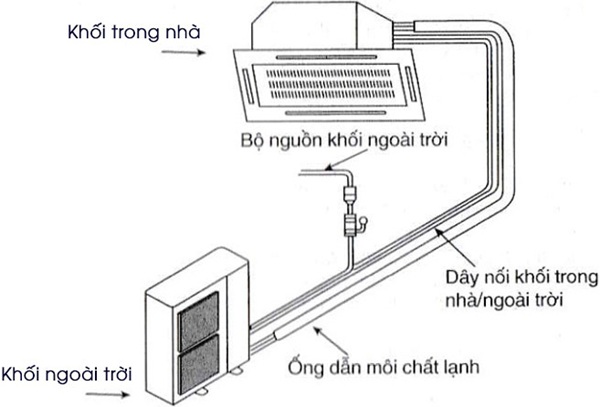

Điều hòa âm trần nối ống gió được cấu thành từ các bộ phận khác nhau. Mỗi thành phần đều đóng vai trò quan trọng trong việc tạo ra và phân phối không khí lạnh.

Dàn lạnh (Indoor Unit): Dàn lạnh của điều hòa âm trần nối ống gió thường có thiết kế hình hộp chữ nhật, được đặt ẩn hoàn toàn trong trần giả hoặc không gian áp mái. Nó chứa các cuộn dây bay hơi (evaporator coil), quạt gió và máng nước ngưng.
Dàn nóng (Outdoor Unit): Dàn nóng được đặt bên ngoài công trình, có nhiệm vụ giải phóng nhiệt ra môi trường. Nó bao gồm máy nén (compressor), dàn ngưng (condenser coil) và quạt tản nhiệt. Dàn nóng kết nối với dàn lạnh bằng hệ thống ống đồng dẫn môi chất lạnh.
Hệ thống ống gió (Ductwork): Đây là mạng lưới các đường ống hình tròn hoặc hình chữ nhật, thường làm bằng tôn mạ kẽm hoặc vật liệu cách nhiệt, dùng để dẫn không khí lạnh từ dàn lạnh đến các khu vực cần làm mát. Ống gió được lắp đặt ẩn trong trần nhà hoặc tường.
Miệng gió (Air Outlets/Diffusers): Miệng gió là các cửa thoát khí được lắp đặt trên trần hoặc tường, nơi không khí lạnh được thổi trực tiếp vào không gian. Có nhiều loại miệng gió khác nhau như miệng gió khuếch tán, miệng gió tuyến tính, miệng gió khe, phù hợp với từng thiết kế nội thất và yêu cầu phân bổ gió.
Hộp gió (Plenum Box): Hộp gió là một hộp trung gian kết nối dàn lạnh với hệ thống ống gió. Nó giúp phân phối luồng khí đều hơn vào các nhánh ống gió khác nhau.
Hệ thống thoát nước ngưng: Bao gồm máng nước ngưng dưới dàn lạnh và đường ống dẫn nước thải ra ngoài. Hệ thống này có nhiệm vụ thu gom và đưa lượng nước ngưng tụ trong quá trình làm lạnh ra khỏi thiết bị, tránh tình trạng rò rỉ nước.
Hệ thống điều khiển: Bao gồm điều khiển từ xa hoặc bộ điều khiển gắn tường, cho phép bạn điều chỉnh nhiệt độ, chế độ hoạt động và tốc độ quạt của hệ thống.

Ưu nhược điểm của điều hòa âm trần nối ống gió

Cùng tìm hiểu các ưu và nhược điểm của loại điều hòa này để đưa ra quyết định phù hợp cho không gian của mình.

Ưu điểm

Điều hòa âm trần nối ống gió mang lại nhiều lợi ích đáng kể, đặc biệt cho những ai đặt nặng về tính thẩm mỹ và hiệu quả làm lạnh.

Thẩm mỹ cao: Dàn lạnh được giấu hoàn toàn trong trần nhà, chỉ có các miệng gió lộ ra. Điều này giúp không gian nội thất trở nên gọn gàng, sang trọng và hiện đại. Bạn sẽ không thấy các cục nóng hay dây điện lộn xộn, giữ cho kiến trúc được nguyên vẹn.
Làm lạnh đồng đều: Hệ thống ống gió giúp phân phối không khí lạnh đến nhiều vị trí khác nhau trong phòng. Nhờ đó, nhiệt độ trong không gian được duy trì ổn định và đồng đều hơn, tránh tình trạng nơi quá lạnh, nơi lại nóng.
Tiết kiệm không gian: Vì dàn lạnh được lắp âm trần, bạn sẽ tiết kiệm được không gian tường và sàn. Điều này đặc biệt hữu ích cho các căn phòng có diện tích nhỏ hoặc cần tối ưu hóa không gian sử dụng.
Hoạt động êm ái: Dàn lạnh của điều hòa âm trần nối ống gió thường được đặt cách xa khu vực sinh hoạt, giảm thiểu tiếng ồn phát ra trực tiếp. Điều này mang lại một môi trường yên tĩnh, dễ chịu cho người sử dụng.
Linh hoạt trong thiết kế: Có thể tùy chỉnh số lượng và vị trí của các miệng gió để phù hợp với bố cục và nhu cầu làm mát của từng khu vực cụ thể. Điều này mang lại sự linh hoạt cao trong thiết kế hệ thống điều hòa.

Nhược điểm

Mặc dù có nhiều ưu điểm, điều hòa âm trần nối ống gió cũng tồn tại một số hạn chế mà bạn cần cân nhắc trước khi lựa chọn.

Chi phí đầu tư ban đầu cao: So với các loại điều hòa thông thường như điều hòa treo tường hay điều hòa cassette, hệ thống điều hòa âm trần nối ống gió có chi phí mua thiết bị và lắp đặt ban đầu cao hơn.
Lắp đặt phức tạp: Quy trình lắp đặt điều hòa âm trần nối ống gió đòi hỏi kỹ thuật cao, phải thi công hệ thống ống gió, hộp gió và miệng gió. Điều này phức tạp hơn nhiều và cần thợ chuyên nghiệp có kinh nghiệm để đảm bảo hệ thống hoạt động đúng chuẩn.
Khó khăn trong bảo trì và sửa chữa: Vì dàn lạnh và hệ thống ống gió được giấu kín bên trong trần, việc tiếp cận để kiểm tra, bảo trì hoặc sửa chữa khi có sự cố sẽ khó khăn hơn. Có thể cần tháo dỡ một phần trần nhà, làm tăng thời gian và chi phí bảo trì.
Yêu cầu không gian trần lớn: Để lắp đặt dàn lạnh và hệ thống ống gió, trần nhà cần có một khoảng không gian đủ lớn. Điều này có thể là hạn chế đối với những công trình có chiều cao trần thấp hoặc không gian kỹ thuật hạn chế.
Tiêu thụ điện năng có thể cao hơn: Trong một số trường hợp, đặc biệt nếu hệ thống ống gió không được cách nhiệt tốt hoặc thiết kế không tối ưu, có thể xảy ra thất thoát nhiệt trên đường ống. Điều này dẫn đến việc máy phải hoạt động nhiều hơn, tiêu thụ điện năng cao hơn để duy trì nhiệt độ mong muốn.

Nguyên lý điều hòa âm trần nối ống gió

Hệ thống điều hòa âm trần nối ống gió hoạt động dựa trên một chu trình tuần hoàn phức tạp. Hãy cùng tìm hiểu chi tiết nguyên lý làm việc của nó.

Chu trình làm lạnh cơ bản

Giống như các loại điều hòa khác, điều hòa âm trần nối ống gió hoạt động theo một chu trình khép kín, biến đổi trạng thái của môi chất lạnh để hấp thụ nhiệt từ trong nhà và thải ra ngoài môi trường.

Hấp thụ nhiệt tại dàn lạnh: Môi chất lạnh dạng lỏng có áp suất thấp bay hơi trong dàn lạnh (đặt trong trần). Quá trình bay hơi này sẽ hấp thụ nhiệt từ không khí trong phòng, làm cho không khí mát đi.
Không khí mát được thổi đi: Một quạt gió lớn trong dàn lạnh sẽ hút không khí nóng từ phòng, thổi qua dàn lạnh đã được làm mát. Không khí sau khi trao đổi nhiệt sẽ trở nên mát mẻ.
Phân phối khí lạnh qua ống gió: Không khí mát này không thổi trực tiếp ra ngoài. Thay vào đó, nó được dẫn vào hệ thống ống gió đã được lắp đặt sẵn trong trần. Hệ thống ống gió này sẽ đưa luồng khí lạnh đến các miệng gió (cửa gió) đã được bố trí ở nhiều vị trí khác nhau trong không gian. Điều này giúp đảm bảo sự phân bổ nhiệt độ đồng đều khắp phòng.
Nén và giải nhiệt tại dàn nóng: Môi chất lạnh sau khi hấp thụ nhiệt và bay hơi thành dạng khí sẽ được máy nén đẩy đến dàn nóng (đặt ngoài trời). Tại đây, môi chất lạnh được nén với áp suất cao, nhiệt độ tăng lên. Quạt của dàn nóng sẽ thổi không khí qua dàn ngưng để giải phóng nhiệt ra môi trường bên ngoài.
Ngưng tụ và tuần hoàn: Sau khi giải nhiệt, môi chất lạnh từ dạng khí nóng sẽ ngưng tụ thành dạng lỏng. Môi chất lỏng này sau đó đi qua van tiết lưu, áp suất giảm xuống và quay trở lại dàn lạnh để tiếp tục chu trình làm lạnh.

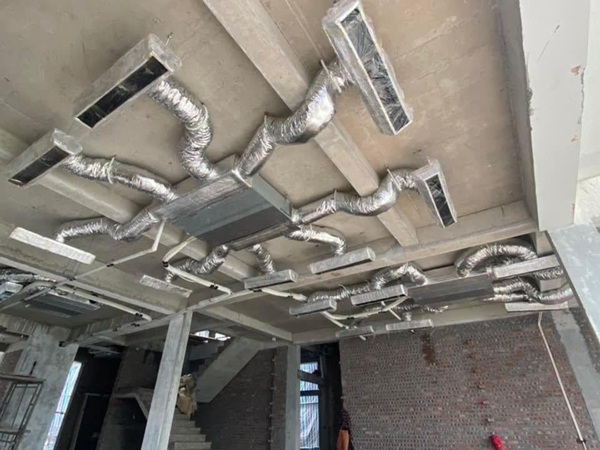

Vai trò của ống gió và miệng gió

Hệ thống ống gió và miệng gió là điểm khác biệt cốt lõi của điều hòa âm trần nối ống gió so với các loại điều hòa khác. Chúng đóng vai trò quan trọng trong việc tối ưu hóa hiệu quả làm mát và thẩm mỹ.

Ống gió: Các đường ống gió được làm từ tôn tráng kẽm và bọc cách nhiệt, có nhiệm vụ vận chuyển không khí mát từ dàn lạnh đến các khu vực cần làm mát. Việc lắp đặt ống gió ẩn trong trần nhà giúp duy trì tính thẩm mỹ cho không gian. Ống gió được thiết kế và tính toán kỹ lưỡng để đảm bảo lưu lượng và áp suất gió phù hợp, tránh thất thoát nhiệt trên đường đi.
Miệng gió (cửa gió): Đây là nơi không khí lạnh được thổi trực tiếp vào phòng. Miệng gió có nhiều kiểu dáng và kích thước khác nhau như miệng gió khuếch tán, miệng gió khe, miệng gió tuyến tính. Chúng được bố trí một cách chiến lược trên trần hoặc tường để đảm bảo luồng khí mát được phân bổ đều, tạo cảm giác thoải mái cho người sử dụng. Miệng gió cũng có thể tích hợp lưới lọc bụi thô, góp phần cải thiện chất lượng không khí.

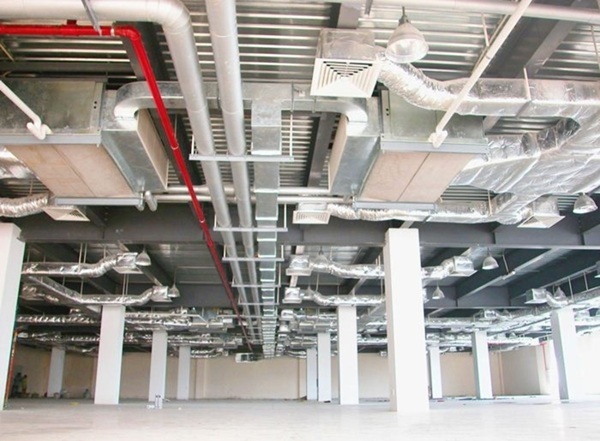

Ứng dụng của điều hòa âm trần nối ống gió

Điều hòa âm trần nối ống gió được ứng dụng phổ biến trong nhiều không gian như:

Văn phòng và Tòa nhà Thương mại: Đây là một trong những ứng dụng phổ biến nhất của điều hòa âm trần. Các văn phòng hiện đại, phòng họp và sảnh chờ thường ưu tiên giải pháp này. Dàn lạnh được giấu kín giúp không gian làm việc chuyên nghiệp và gọn gàng. Khả năng phân phối gió đồng đều qua nhiều miệng gió đảm bảo mọi khu vực đều nhận được không khí mát, tạo môi trường làm việc thoải mái cho nhân viên và khách hàng.
Nhà xưởng công nghiệp: Các nhà xưởng yêu cầu nghiêm ngặt về độ mát sâu và độ ẩm.
Trung tâm Thương mại và Siêu thị: Các trung tâm mua sắm lớn cần một hệ thống làm mát mạnh mẽ và hiệu quả cho toàn bộ không gian rộng lớn. Điều hòa âm trần đáp ứng tốt nhu cầu này, giúp duy trì nhiệt độ dễ chịu ở mọi gian hàng và khu vực chung. Hệ thống ống gió ẩn giúp không gian trưng bày sản phẩm không bị cản trở bởi các thiết bị điều hòa.
Nhà hàng và Khách sạn: Trong ngành dịch vụ, trải nghiệm của khách hàng là yếu tố quan trọng. Điều hòa âm trần nối ống gió mang lại không khí mát mẻ, dễ chịu mà không làm ảnh hưởng đến thiết kế nội thất sang trọng. Dàn lạnh ẩn và khả năng hoạt động êm ái là ưu điểm lớn, giúp không gian ăn uống, phòng khách sạn luôn thoáng đãng và yên tĩnh.
Biệt thự và Căn hộ cao cấp: Đối với những công trình nhà ở yêu cầu cao về tính thẩm mỹ và sự tiện nghi, điều hòa âm trần là lựa chọn lý tưởng. Chủ nhà có thể giấu hoàn toàn thiết bị điều hòa, chỉ để lộ các khe gió tinh tế, hòa hợp với kiến trúc tổng thể của căn nhà. Hệ thống này đảm bảo sự thoải mái tối đa cho từng phòng, từng khu vực chức năng.
Phòng hội nghị, Nhà hát, và Rạp chiếu phim: Những không gian công cộng lớn này đòi hỏi khả năng làm mát hiệu quả cho số lượng lớn người. Loại điều hòa này sẽ phân bổ luồng khí rộng khắp, đảm bảo mọi vị trí đều được làm mát đồng đều, mang lại sự thoải mái cho khán giả và người tham dự.
Bệnh viện và Cơ sở Y tế: Trong môi trường y tế, việc duy trì nhiệt độ ổn định và chất lượng không khí sạch là rất quan trọng. Điều hòa âm trần giúp kiểm soát nhiệt độ tốt, đồng thời giảm thiểu bụi bẩn và tiếng ồn, góp phần tạo không gian thoáng đãng và vô trùng.

Lắp điều hòa âm trần nối ống gió và bảo trì thiết bị

Điều hòa âm trần nối ống gió là một hệ thống phức tạp, đòi hỏi quy trình lắp đặt chuẩn xác và bảo trì định kỳ để đảm bảo hoạt động hiệu quả.

Yêu cầu về lắp đặt

Việc lắp đặt điều hòa âm trần không hề đơn giản, cần tuân thủ các yêu cầu kỹ thuật nghiêm ngặt để đảm bảo hệ thống hoạt động ổn định và bền bỉ.

Khảo sát và thiết kế: Bạn cần khảo sát kỹ lưỡng không gian lắp đặt, tính toán công suất điều hòa phù hợp với diện tích và đặc điểm của từng phòng. Việc thiết kế hệ thống ống gió phải tối ưu, đảm bảo lưu lượng và áp suất gió đồng đều đến tất cả các miệng gió.
Không gian trần: Bạn cần đảm bảo có đủ không gian trống trong trần giả hoặc không gian kỹ thuật để đặt dàn lạnh và hệ thống ống gió. Chiều cao trần phải đủ để không ảnh hưởng đến thẩm mỹ và chức năng.
Vật tư và thiết bị: Bạn phải sử dụng các vật tư chất lượng cao như ống đồng, ống gió, vật liệu cách nhiệt, dây điện... Các thiết bị chuyên dụng như máy hút chân không, đồng hồ đo gas là không thể thiếu trong quá trình lắp đặt.
Kỹ thuật thi công: Quá trình lắp đặt đòi hỏi kỹ năng cao từ thợ chuyên nghiệp. Việc kết nối ống đồng, đấu nối điện, lắp đặt ống gió và miệng gió phải chính xác, kín khít, đảm bảo không rò rỉ gas hay thất thoát khí. Hệ thống thoát nước ngưng cũng cần được lắp đặt đúng độ dốc để tránh đọng nước.

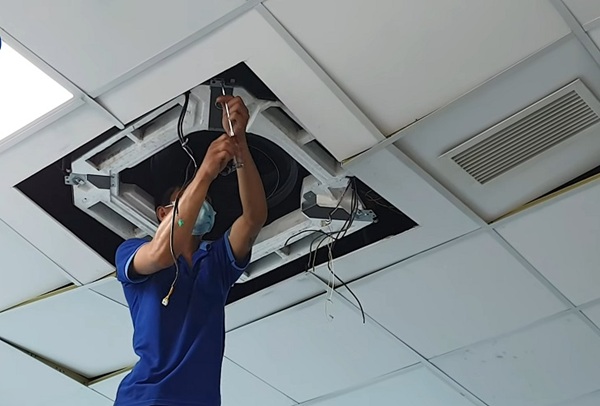

Quy trình bảo trì và vệ sinh định kỳ

Thường xuyên bảo trì và vệ sinh định kỳ sẽ giúp loại bỏ bụi bẩn trong điều hòa, đồng thời sớm phát hiện các sự cố để kịp thời sửa chữa.

Vệ sinh lưới lọc và miệng gió: Bạn nên định kỳ vệ sinh các lưới lọc bụi ở miệng gió và các miệng gió bằng khăn ẩm hoặc nước sạch. Việc này giúp loại bỏ bụi bẩn tích tụ, đảm bảo luồng không khí sạch và không bị cản trở.
Vệ sinh dàn lạnh: Dàn lạnh bên trong trần cần được vệ sinh bởi thợ chuyên nghiệp. Họ sẽ dùng dung dịch chuyên dụng và máy bơm áp lực thấp để làm sạch dàn bay hơi, quạt và máng nước ngưng, loại bỏ bụi bẩn, nấm mốc và vi khuẩn.
Kiểm tra hệ thống ống gió: Thợ sẽ kiểm tra toàn bộ hệ thống ống gió xem có bị rách, hở hoặc tích tụ bụi bẩn quá nhiều không. Nếu cần, họ sẽ vệ sinh hoặc sửa chữa các đoạn ống bị hỏng.
Kiểm tra dàn nóng: Dàn nóng đặt ngoài trời cũng cần được vệ sinh sạch sẽ bụi bẩn, lá cây bám trên cánh quạt và dàn tản nhiệt. Bạn phải đảm bảo không có vật cản xung quanh dàn nóng để tối ưu hiệu suất giải nhiệt.
Kiểm tra môi chất lạnh (gas): Thợ sẽ kiểm tra áp suất gas và lượng gas trong hệ thống. Nếu thiếu gas, họ sẽ bổ sung để đảm bảo điều hòa làm lạnh đúng công suất. Đồng thời, họ sẽ kiểm tra các mối nối ống đồng để phát hiện và khắc phục rò rỉ.
Kiểm tra tổng thể: Sau khi vệ sinh, thợ sẽ kiểm tra lại toàn bộ hệ thống, bao gồm các kết nối điện, tình trạng hoạt động của máy nén, quạt, và các linh kiện khác để đảm bảo mọi thứ đều ổn định.

Giá điều hòa âm trần nối ống gió

Chi phí là một trong những yếu tố quan trọng bạn cần xem xét. Giá của loại điều hòa này có thể thay đổi tùy thuộc vào nhiều yếu tố.

Các yếu tố ảnh hưởng đến giá

Giá của một bộ điều hòa âm trần nối ống gió phụ thuộc vào nhiều yếu tố. Bạn cần hiểu rõ các yếu tố này để dự trù kinh phí chính xác.

Thương hiệu: Các thương hiệu lớn, nổi tiếng và uy tín trên thị trường như Trane, Daikin, Mitsubishi Electric, Panasonic, LG... mức giá khác nhau theo từng hãng và theo từng công suất. Trong công nghiệp các nhà xưởng thường sử dụng điều hòa âm trần nối ống gió thương hiệu Trane.
Công suất làm lạnh: Điều hòa có công suất làm lạnh càng lớn (ví dụ: 24.000 BTU, 36.000 BTU, 48.000 BTU trở lên) sẽ có giá cao. Bạn cần chọn công suất phù hợp với diện tích và nhu cầu sử dụng của không gian.
Công nghệ Inverter/Non-Inverter: Điều hòa âm trần nối ống gió tích hợp công nghệ Inverter thường có giá cao hơn so với loại Non-Inverter. Tuy nhiên, công nghệ Inverter giúp tiết kiệm điện năng đáng kể trong quá trình sử dụng.
Tính năng bổ sung: Một số model có các tính năng cao cấp như lọc không khí, điều khiển thông minh qua điện thoại, chế độ vận hành siêu êm, hay khả năng kết nối với hệ thống BMS (Building Management System) sẽ có giá cao hơn.
Chi phí lắp đặt và vật tư: Chi phí lắp đặt cho điều hòa âm trần cao hơn các loại khác do yêu cầu kỹ thuật phức tạp, cần thi công hệ thống ống gió. Chi phí vật tư (ống đồng, ống gió, bảo ôn, dây điện, miệng gió...) cũng là một phần đáng kể trong tổng chi phí.
Chính sách bảo hành và dịch vụ: Các nhà cung cấp uy tín thường có chính sách bảo hành tốt và dịch vụ hỗ trợ khách hàng chuyên nghiệp, điều này cũng có thể ảnh hưởng đến giá thành sản phẩm.

Mức giá tham khảo

Mức giá của điều hòa âm trần nối ống gió trên thị trường Việt Nam hiện nay khá đa dạng. Bạn có thể tham khảo các khoảng giá dưới đây để có cái nhìn tổng quan.

Giá thiết bị (dàn nóng + dàn lạnh):

Công suất nhỏ (24.000 - 36.000 BTU): Giá dao động từ 25.000.000 VNĐ đến 45.000.000 VNĐ tùy thương hiệu và tính năng.
Công suất trung bình (48.000 - 72.000 BTU): Giá thường từ 40.000.000 VNĐ đến 70.000.000 VNĐ.
Công suất lớn (trên 72.000 BTU): Mức giá có thể từ 65.000.000 VNĐ trở lên, thậm chí hàng trăm triệu đồng cho các hệ thống công suất rất lớn hoặc hệ thống VRV/VRF.

Chi phí lắp đặt (chưa bao gồm vật tư): Công lắp đặt cho một bộ điều hòa âm trần nối ống gió thường dao động từ 2.000.000 VNĐ đến 5.000.000 VNĐ hoặc hơn, tùy độ phức tạp của công trình.

Chi phí vật tư ống gió và miệng gió: Đây là phần chi phí riêng biệt và có thể dao động rất lớn. Chi phí này phụ thuộc vào chiều dài ống gió, số lượng miệng gió, loại vật liệu cách nhiệt và độ phức tạp của hệ thống đường ống. Bạn có thể tốn thêm vài triệu đến vài chục triệu đồng cho phần này.

Lưu ý đây chỉ là mức giá tham khảo tại thời điểm hiện tại và có thể thay đổi. Để có báo giá chính xác nhất, nên liên hệ trực tiếp với các nhà cung cấp và đơn vị lắp đặt uy tín.

Hy vọng bài viết này đã giúp bạn có cái nhìn toàn diện về điều hòa âm trần nối ống gió. Đây thực sự là một giải pháp làm mát hiện đại, kết hợp hoàn hảo giữa hiệu suất và thẩm mỹ. Bạn có thể tự tin lựa chọn và ứng dụng loại điều hòa này cho không gian của mình. Điều hòa âm trần nối ống gió chắc chắn sẽ mang lại sự thoải mái và vẻ đẹp tinh tế cho mọi công trình.
