Tìm hiểu về hệ thống làm mát bằng nước chi tiết từ A đến Z

Hệ thống làm mát bằng nước là giải pháp tản nhiệt hiệu quả, được sử dụng rộng rãi trong các thiết bị công nghiệp, ô tô, máy tính và HVAC. Với khả năng duy trì nhiệt độ ổn định và vận hành êm ái, hệ thống này góp phần nâng cao hiệu suất, kéo dài tuổi thọ máy móc. Cùng tìm hiểu về cấu tạo, nguyên lý hoạt động và những ứng dụng thực tế của hệ thống làm mát bằng nước trong đời sống.

Hệ thống làm mát bằng nước là gì?

Hệ thống làm mát bằng nước là một cơ chế sử dụng nước hoặc dung dịch làm mát để hấp thụ và phân tán nhiệt sinh ra trong quá trình vận hành của động cơ hoặc thiết bị công nghiệp. Mục đích chính của hệ thống này là duy trì nhiệt độ hoạt động ổn định, ngăn ngừa hiện tượng quá nhiệt, từ đó giúp máy móc vận hành hiệu quả và bền bỉ hơn.

Hệ thống làm mát bằng nước có khả năng truyền nhiệt tốt hơn nhờ đặc tính dẫn nhiệt cao của nước. Quá trình hoạt động diễn ra theo chu trình khép kín, trong đó nước làm mát được bơm tuần hoàn liên tục qua các bộ phận sinh nhiệt, sau đó quay trở lại két tản nhiệt để làm mát rồi tiếp tục chu trình mới.

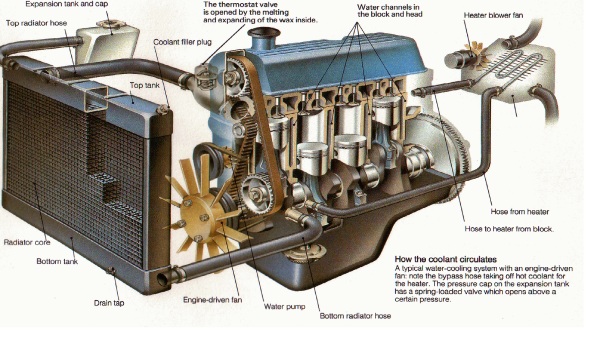

Cấu tạo của hệ thống làm mát bằng nước

Hệ thống làm mát bằng nước được cấu tạo từ các bộ phận chính sau đây:

Két nước

Két nước là nơi diễn ra quá trình giải nhiệt chính. Nước làm mát sau khi hấp thụ nhiệt từ động cơ sẽ được đưa về két để tản nhiệt ra môi trường nhờ sự hỗ trợ của quạt gió và dòng không khí đối lưu. Két nước được chế tạo bằng nhôm hoặc đồng để tăng khả năng truyền nhiệt.

Bơm nước

Bơm nước làm nhiệm vụ tuần hoàn dòng nước làm mát trong toàn bộ hệ thống. Thiết bị này tạo áp lực để nước lưu thông từ động cơ đến két nước và ngược lại, đảm bảo quá trình làm mát diễn ra liên tục và hiệu quả.

Van hằng nhiệt

Van hằng nhiệt có tác dụng kiểm soát nhiệt độ nước làm mát trong hệ thống. Khi nhiệt độ nước thấp, van sẽ đóng để nước không đi qua két làm mát, giúp động cơ nhanh đạt đến nhiệt độ vận hành. Khi nhiệt độ tăng cao, van mở ra để đưa nước qua két tản nhiệt, duy trì trạng thái ổn định.

Quạt gió

Quạt gió hỗ trợ quá trình làm mát bằng cách tăng cường lưu thông không khí qua két nước. Quạt có thể được điều khiển bằng cảm biến nhiệt hoặc vận hành theo cơ chế cơ khí, tùy vào thiết kế của từng hệ thống.

Ống dẫn nước

Hệ thống ống dẫn nước kết nối các bộ phận chính với nhau, giúp nước làm mát lưu thông dễ dàng trong toàn bộ chu trình. Các ống thường được làm bằng cao su chịu nhiệt, nhựa kỹ thuật hoặc kim loại tùy theo áp suất và điều kiện làm việc.

Bình nước phụ

Bình nước phụ có chức năng chứa lượng nước làm mát dư thừa khi nhiệt độ tăng cao, ngăn ngừa hiện tượng tràn nước ở két chính. Khi nhiệt độ giảm, nước từ bình phụ sẽ được hút ngược lại vào hệ thống, giúp duy trì áp suất ổn định và tránh tình trạng thiếu nước.

Cảm biến nhiệt độ

Cảm biến nhiệt độ giám sát nhiệt độ nước làm mát trong hệ thống. Khi nhiệt độ vượt ngưỡng an toàn, cảm biến sẽ gửi tín hiệu đến bộ điều khiển để kích hoạt quạt gió hoặc cảnh báo người vận hành.

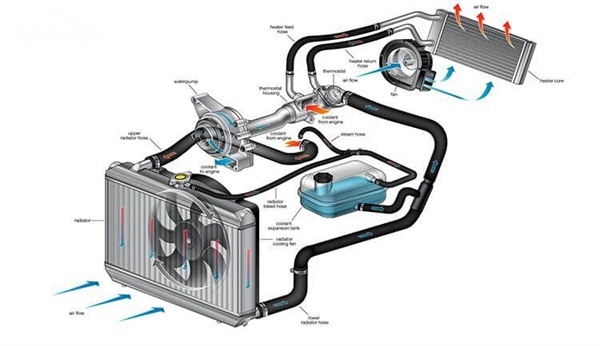

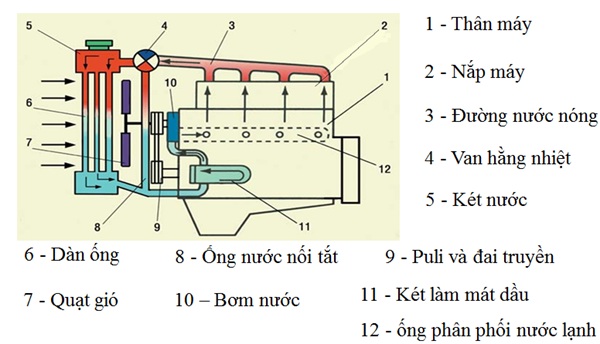

Nguyên lý hoạt động

Hệ thống làm mát bằng nước hoạt động theo cơ chế tuần hoàn khép kín, sử dụng nước hoặc dung dịch làm mát để hấp thụ và truyền nhiệt ra môi trường bên ngoài. Mục tiêu chính là giữ cho thiết bị hoặc động cơ luôn hoạt động trong mức nhiệt độ ổn định, tránh quá nhiệt và đảm bảo hiệu suất tối ưu.

Theo đó, nguyên lý hoạt động của hệ thống làm mát bằng nước sẽ diễn ra như sau:

• Nước làm mát được bơm tuần hoàn: Máy bơm nước đẩy dòng nước làm mát đi qua các bộ phận sinh nhiệt như thân máy, xi lanh hoặc bộ trao đổi nhiệt. Nước sẽ hấp thụ nhiệt trong quá trình lưu thông qua các khu vực này.
• Van hằng nhiệt điều tiết nhiệt độ: Khi nước chưa đủ nóng, van hằng nhiệt giữ nước trong hệ thống mà không đưa qua két làm mát, giúp thiết bị nhanh chóng đạt đến nhiệt độ làm việc lý tưởng. Khi nước nóng lên vượt ngưỡng, van mở ra để đưa nước đến két tản nhiệt.
• Két nước làm nhiệm vụ giải nhiệt: Tại két nước, dòng nước nóng được làm mát bằng cách truyền nhiệt ra không khí qua các lá tản nhiệt. Quạt gió sẽ hỗ trợ tăng hiệu quả làm mát bằng cách thổi không khí qua bề mặt két.
• Nước mát quay lại hệ thống: Sau khi được làm nguội, nước quay lại hệ thống và tiếp tục chu trình làm mát. Nhờ vậy, nhiệt độ thiết bị được giữ ổn định trong suốt quá trình vận hành.
• Cảm biến và bình nước phụ hỗ trợ cân bằng: Cảm biến nhiệt độ giúp kiểm soát nhiệt độ trong hệ thống và kích hoạt quạt gió khi cần thiết. Bình nước phụ có vai trò cân bằng áp suất, chứa nước dư thừa khi nhiệt độ tăng cao và cung cấp lại khi hệ thống bị hụt nước.

Hệ thống làm mát bằng nước gồm mấy loại?

Hệ thống làm mát bằng nước được phân loại thành các dạng như sau:

Hệ thống làm mát đối lưu tự nhiên

Hệ thống làm mát kiểu đối lưu tự nhiên hoạt động dựa trên nguyên lý nước nóng nhẹ hơn nước lạnh nên sẽ tự động di chuyển lên trên mà không cần đến máy bơm. Khi động cơ hoạt động, nước nóng dâng lên và chảy vào két nước để làm mát, trong khi nước mát từ két lại tự chảy xuống để tiếp tục chu trình làm mát.

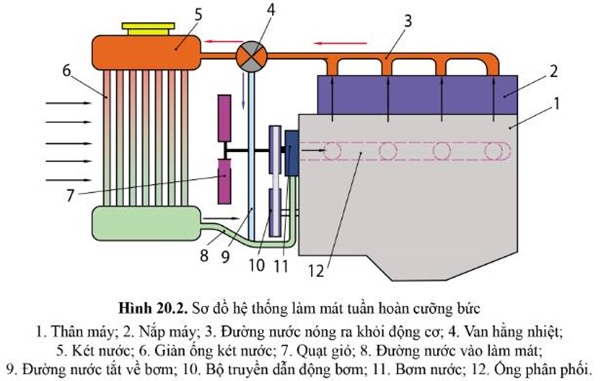

Hệ thống làm mát tuần hoàn cưỡng bức

Hệ thống tuần hoàn cưỡng bức sử dụng bơm nước để đẩy dòng nước làm mát lưu thông liên tục qua các bộ phận sinh nhiệt và két nước. Nhờ sự hỗ trợ của bơm, lưu lượng và áp suất dòng nước được kiểm soát chính xác, giúp tối ưu hiệu suất làm mát.

Hệ thống tuần hoàn kín

Hệ tuần hoàn kín là dạng hệ thống trong đó nước làm mát lưu thông liên tục trong một chu trình khép kín, không tiếp xúc trực tiếp với không khí bên ngoài. Nhờ thiết kế này, nước không bị thất thoát do bay hơi và không bị nhiễm tạp chất từ môi trường.

Hệ thống tuần hoàn hở

Hệ tuần hoàn hở cho phép một phần nước làm mát tiếp xúc trực tiếp với không khí, thường thông qua tháp giải nhiệt. Sau khi trao đổi nhiệt, nước được làm mát nhờ hiện tượng bay hơi và quay trở lại hệ thống để tiếp tục chu trình.

Hệ thống làm mát kiểu bốc hơi

Hệ thống làm mát kiểu bốc hơi hoạt động dựa trên nguyên lý hấp thụ nhiệt trong quá trình nước chuyển từ thể lỏng sang thể khí. Khi nước bốc hơi, nó sẽ lấy đi một lượng nhiệt lớn từ bề mặt cần làm mát, từ đó giúp hạ nhiệt độ nhanh chóng.

Ưu nhược điểm của hệ thống

Dưới đây là những ưu nhược điểm của hệ thống làm mát bằng nước bạn nên cân nắm rõ:

Ưu điểm

• Hiệu quả làm mát cao: Nước có khả năng dẫn nhiệt tốt giúp truyền và tản nhiệt nhanh chóng, hiệu quả hơn so với các phương pháp làm mát bằng không khí.
• Hoạt động êm ái: Quá trình làm mát diễn ra trơn tru, không tạo ra tiếng ồn lớn như một số hệ thống dùng quạt gió hoặc làm mát cưỡng bức bằng không khí.
• Kiểm soát nhiệt độ tốt: Hệ thống giúp duy trì nhiệt độ ổn định cho thiết bị trong suốt quá trình hoạt động, hạn chế tình trạng quá nhiệt đột ngột, đảm bảo hiệu suất ổn định.
• Tăng tuổi thọ động cơ: Khi động cơ hoặc thiết bị được giữ ở nhiệt độ lý tưởng, hiện tượng giãn nở nhiệt và mài mòn linh kiện sẽ giảm đáng kể, giúp kéo dài tuổi thọ và giảm chi phí sửa chữa.

Nhược điểm

• Cấu tạo phức tạp: Hệ thống bao gồm nhiều bộ phận như két nước, bơm, van hằng nhiệt, cảm biến, ống dẫn..., đòi hỏi thiết kế và lắp đặt đồng bộ, chính xác.
• Chi phí ban đầu cao: Do cấu trúc phức tạp và yêu cầu sử dụng vật liệu chất lượng cao, chi phí đầu tư ban đầu thường cao hơn so với hệ thống làm mát bằng không khí.
• Yêu cầu bảo dưỡng định kỳ: Hệ thống cần được kiểm tra và bảo trì định kỳ để đảm bảo không bị rò rỉ, nghẹt ống hoặc đóng cặn bên trong.
• Nguy cơ rò rỉ nước làm mát: Nếu không bảo trì đúng cách, các khớp nối hoặc ống dẫn có thể bị hư hỏng, dẫn đến rò rỉ nước làm mát, gây hư hại thiết bị.

Ứng dụng của hệ thống làm mát trong thực tế

Hệ thống làm mát bằng nước được ứng dụng phổ biến trong các lĩnh vực sau:

Trong công nghiệp nặng

Trong các ngành công nghiệp nặng, máy móc hoạt động liên tục với tải trọng lớn và sinh ra lượng nhiệt cực cao. Hệ thống làm mát bằng nước được sử dụng để làm mát lò luyện thép, băng chuyền nung, tuabin nhà máy điện hoặc thiết bị nghiền xi măng. Nhờ đó, nhiệt độ được kiểm soát hiệu quả, giảm nguy cơ hư hỏng thiết bị và đảm bảo an toàn trong quá trình sản xuất.

Trong công nghiệp nhẹ

Với các ngành sản xuất yêu cầu độ chính xác cao như ép nhựa, chế biến thực phẩm, dược phẩm, việc kiểm soát nhiệt độ khuôn ép, nồi hấp hay thiết bị đóng gói là vô cùng quan trọng. Hệ thống làm mát bằng nước giúp duy trì nhiệt độ ổn định, tránh biến dạng sản phẩm và đảm bảo chất lượng đầu ra đồng đều, đặc biệt trong các quy trình sản xuất liên tục.

Trong hệ thống HVAC

Trong lĩnh vực điều hòa không khí, hệ thống làm mát bằng nước đóng vai trò là trung tâm trao đổi nhiệt trong các thiết bị chiller, cooling tower hoặc AHU. Giải pháp này được ứng dụng phổ biến tại các cao ốc, trung tâm thương mại, khách sạn và nhà máy có quy mô lớn, giúp tiết kiệm điện năng và nâng cao hiệu quả làm lạnh so với hệ thống dùng môi chất làm mát thông thường.

Trong hệ thống làm mát máy phát điện, thiết bị công suất lớn

Các máy phát điện công nghiệp, thiết bị cơ điện hoặc hệ thống UPS công suất lớn sinh nhiệt rất cao khi vận hành. Hệ thống làm mát bằng nước được tích hợp để bảo vệ động cơ, bảng điều khiển và các bộ phận điện tử khỏi hiện tượng quá nhiệt, đảm bảo tính ổn định và tuổi thọ lâu dài cho toàn hệ thống. Đây là yếu tố đặc biệt quan trọng trong các khu công nghiệp, bệnh viện, trung tâm dữ liệu hoặc nhà máy sản xuất năng lượng.

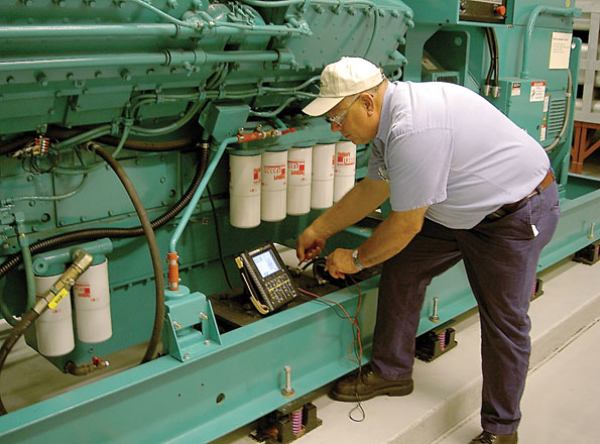

Bảo trì và sửa chữa hệ thống

Để hệ thống làm mát bằng nước vận hành ổn định, bền bỉ theo thời gian, việc bảo trì và sửa chữa định kỳ là điều không thể bỏ qua.

Thay nước làm mát định kỳ

Dung dịch làm mát cần được thay đúng thời gian khuyến nghị để tránh hiện tượng đóng cặn, ăn mòn hoặc tắc nghẽn đường ống. Đồng thời, nên sử dụng nước làm mát chuyên dụng thay vì nước máy để tránh hại đến hệ thống.

Vệ sinh két nước và hệ thống ống dẫn

Qua thời gian sử dụng, bụi bẩn, rỉ sét và tạp chất có thể bám vào các lá tản nhiệt hoặc ống dẫn, làm giảm khả năng truyền nhiệt. Việc vệ sinh két nước và thông rửa ống dẫn định kỳ sẽ giúp duy trì hiệu quả làm mát và tránh tình trạng tắc nghẽn.

Kiểm tra van hằng nhiệt và bơm nước

Nếu bơm nước bị yếu, dòng nước không được lưu thông đều sẽ dẫn đến hiện tượng động cơ nóng cục bộ. Van hằng nhiệt cũng cần được kiểm tra để đảm bảo mở – đóng đúng nhiệt độ.

Theo dõi cảm biến nhiệt và quạt gió

Nếu cảm biến hỏng hoặc hoạt động không chính xác, cần thay thế kịp thời để đảm bảo an toàn cho thiết bị. Quạt gió cũng nên được kiểm tra khả năng hoạt động và độ bám bụi.

Phát hiện và khắc phục rò rỉ

Các điểm nối, mặt bích, ống cao su hoặc bơm nước có thể bị rò rỉ nước làm mát. Khi phát hiện hiện tượng mất nước bất thường, cần kiểm tra toàn bộ hệ thống để xử lý kịp thời, tránh gây hư hại cho các linh kiện khác.

Các lưu ý khi lắp đặt hệ thống làm mát bằng nước

Dưới đây là những yếu tố quan trọng cần lưu ý trong quá trình lắp đặt.

• Bố trí hợp lý các bộ phận: Đảm bảo dòng nước lưu thông mượt mà, không bị uốn cong hoặc nghẽn tại các khúc nối.
• Chọn vật liệu phù hợp: Ưu tiên vật liệu chịu nhiệt, chống gỉ và chống ăn mòn theo môi trường vận hành.
• Tính toán đúng công suất bơm và kích thước ống dẫn: Bơm đủ mạnh, ống dẫn phù hợp giúp duy trì áp suất ổn định và hiệu suất làm mát cao.
• Thiết kế hệ thống xả khí hiệu quả: Lắp van xả khí tại các điểm cao để loại bỏ không khí, tránh tắc nghẽn dòng chảy.
• Kiểm tra kín khít các mối nối: Đảm bảo không rò rỉ nước làm mát tại khớp nối, mặt bích, ống dẫn.
• Sử dụng nguồn nước đạt chuẩn: Tránh dùng nước máy chưa xử lý để ngăn cặn bẩn, rong rêu và ăn mòn hệ thống.
• Lắp đặt hệ thống cảnh báo và dự phòng: Cài cảm biến nhiệt và phương án dự phòng để bảo vệ thiết bị khi gặp sự cố nhiệt.

Việc lựa chọn và lắp đặt đúng hệ thống làm mát bằng nước sẽ giúp thiết bị vận hành ổn định, tiết kiệm chi phí bảo trì và tăng độ bền theo thời gian. Hy vọng thông tin trong bài đã giúp bạn có cái nhìn tổng quan và đầy đủ hơn về lợi ích cũng như cách ứng dụng hệ thống làm mát bằng nước một cách hiệu quả.
