Hệ thống làm mát bằng không khí: Cấu tạo và ứng dụng

Hệ thống làm mát bằng không khí là giải pháp tản nhiệt đơn giản, hiệu quả và tiết kiệm, được ứng dụng rộng rãi trong cả công nghiệp và dân dụng. Từ động cơ xe máy, thiết bị điện tử đến máy phát điện, hệ thống này đóng vai trò quan trọng trong việc duy trì nhiệt độ ổn định, giúp thiết bị vận hành bền bỉ và an toàn. Bài viết sau sẽ giúp bạn hiểu rõ hơn về cấu tạo, nguyên lý hoạt động và lợi ích thực tế của hệ thống làm mát bằng không khí.

Hệ thống làm mát bằng không khí là gì?

Hệ thống làm mát bằng không khí là giải pháp tản nhiệt sử dụng luồng không khí để làm mát các thiết bị, động cơ hoặc linh kiện trong quá trình vận hành. Thay vì dùng nước hay dung dịch làm mát, hệ thống này khai thác khả năng dẫn nhiệt của không khí kết hợp với các thiết bị như quạt gió, cánh tản nhiệt hoặc bộ làm mát bằng gió.

Nguyên lý hoạt động của hệ thống làm mát bằng không khí

Hệ thống làm mát bằng không khí hoạt động dựa trên nguyên lý tản nhiệt tự nhiên hoặc cưỡng bức thông qua luồng gió. Không khí đóng vai trò là môi chất làm mát, hấp thụ nhiệt từ bề mặt thiết bị sinh nhiệt rồi mang theo nhiệt lượng đó ra môi trường bên ngoài, giúp hạ nhiệt độ thiết bị về mức an toàn.

Trong hệ thống đơn giản, không khí lưu thông tự nhiên nhờ sự chênh lệch nhiệt độ giữa môi trường và thiết bị. Tuy nhiên, ở hầu hết các hệ thống hiện đại, quạt gió được tích hợp để tăng cường lưu lượng và tốc độ không khí, giúp quá trình tản nhiệt diễn ra nhanh chóng và hiệu quả hơn.

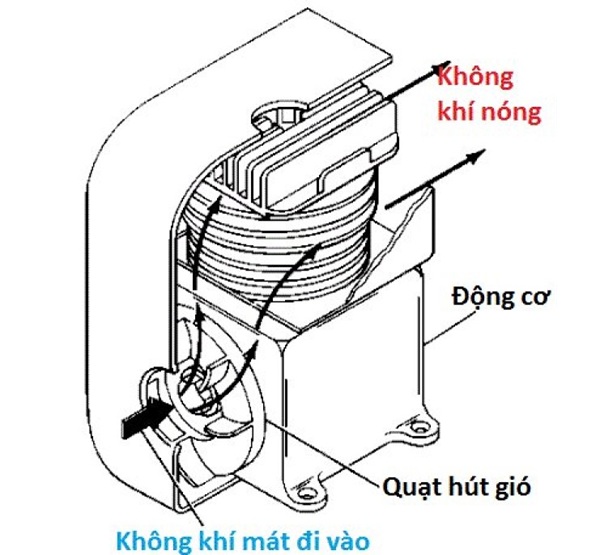

Khi động cơ hoặc thiết bị hoạt động, nhiệt lượng sinh ra sẽ truyền trực tiếp lên các bề mặt như cánh tản nhiệt, khung máy hoặc vỏ bảo vệ. Quạt gió sẽ liên tục thổi luồng không khí qua các bề mặt này, mang theo hơi nóng ra bên ngoài. Nhờ đó, nhiệt độ được duy trì ở mức ổn định, giúp thiết bị vận hành an toàn và kéo dài tuổi thọ.

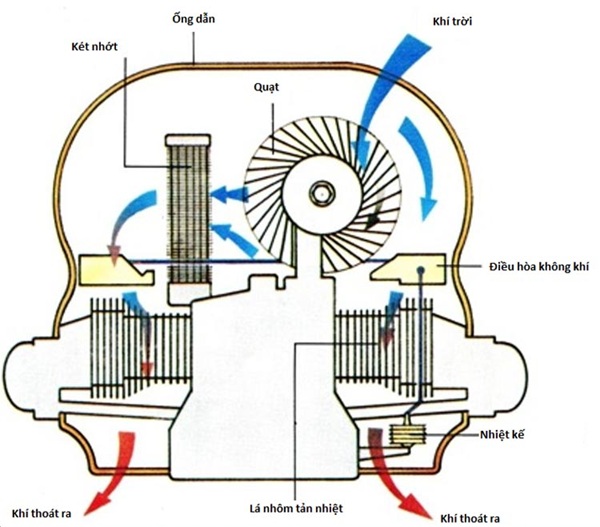

Cấu tạo của hệ thống làm mát bằng không khí

Cấu tạo hệ thống làm mát bằng không khí bao gồm các bộ phận sau:

Quạt làm mát

Quạt có nhiệm vụ tạo luồng không khí liên tục đi qua các bề mặt sinh nhiệt của thiết bị. Quạt có thể hoạt động nhờ điện hoặc động cơ cơ khí, tùy theo ứng dụng. Trong hệ thống làm mát cưỡng bức, quạt là bộ phận đóng vai trò trung tâm, quyết định hiệu quả làm mát.

Cánh tản nhiệt

Cánh tản nhiệt là các phiến kim loại mỏng (thường bằng nhôm hoặc hợp kim nhôm) được gắn trực tiếp lên bộ phận sinh nhiệt. Nhờ diện tích tiếp xúc lớn, cánh tản nhiệt giúp tăng khả năng truyền nhiệt từ thiết bị ra không khí một cách nhanh chóng.

Két tản nhiệt (két gió)

Trong một số thiết bị như xe máy hoặc máy công nghiệp, két tản nhiệt bằng gió được sử dụng để tăng khả năng tản nhiệt. Đây là cụm cánh tản nhiệt có thiết kế tối ưu giúp luồng gió dễ dàng đi qua và mang nhiệt ra môi trường ngoài.

Hệ thống dẫn gió

Là các ống hoặc khe dẫn được thiết kế nhằm định hướng luồng khí đi qua đúng vị trí cần làm mát. Hệ thống này giúp tối ưu luồng không khí, hạn chế thất thoát và tăng hiệu suất giải nhiệt cho toàn bộ thiết bị.

Cảm biến nhiệt độ và điều khiển

Một số hệ thống hiện đại có tích hợp cảm biến nhiệt độ để theo dõi tình trạng nhiệt thực tế. Khi nhiệt độ tăng cao, cảm biến sẽ điều khiển quạt gió hoạt động mạnh hơn hoặc bật tắt theo ngưỡng cài đặt, giúp tối ưu hiệu quả làm mát mà vẫn tiết kiệm điện năng.

Hệ thống làm mát bằng không khí có mấy loại?

Tùy theo nguyên lý hoạt động và cấu hình thiết kế, hệ thống làm mát bằng không khí được chia thành nhiều loại khác nhau, cụ thể như:

Hệ thống làm mát tự nhiên

Đây là dạng đơn giản nhất, hoạt động dựa vào sự lưu thông tự nhiên của không khí trong môi trường. Nhiệt độ thiết bị cao sẽ làm không khí xung quanh nóng lên, từ đó tạo ra luồng khí đối lưu giúp mang nhiệt ra ngoài. Loại này thường thấy trong các thiết bị điện tử nhỏ hoặc linh kiện không sinh nhiệt quá lớn.

Hệ thống làm mát cưỡng bức

Hệ thống này sử dụng quạt để tạo luồng gió mạnh thổi qua bề mặt sinh nhiệt. Nhờ vậy, hiệu suất làm mát cao hơn và được kiểm soát chủ động. Đây là lựa chọn phổ biến trong máy tính, động cơ xe máy, máy nén khí và nhiều thiết bị công nghiệp quy mô vừa và nhỏ.

Hệ thống làm mát kết hợp gió – dầu

Trong một số thiết bị yêu cầu hiệu suất tản nhiệt cao hơn, hệ thống làm mát bằng không khí có thể được kết hợp với làm mát bằng dầu. Dầu sẽ hấp thụ nhiệt từ thiết bị rồi truyền ra bề mặt tản nhiệt, nơi không khí tiếp tục làm mát bằng đối lưu cưỡng bức. Loại này thường áp dụng trong máy biến áp, máy phát điện hoặc thiết bị cơ khí hoạt động cường độ cao.

Ưu nhược điểm của hệ thống

Hệ thống làm mát bằng không khí có những ưu điểm và hạn chế riêng, cụ thể như sau:

Ưu điểm

• Cấu tạo đơn giản, dễ lắp đặt: Không cần bơm nước, két nước hay đường ống phức tạp, dễ dàng triển khai và bảo trì.
• Chi phí đầu tư thấp: So với hệ thống làm mát bằng nước, chi phí sản xuất và vận hành hệ thống làm mát bằng không khí thấp hơn đáng kể.
• Không phát sinh rò rỉ hoặc cặn bẩn: Do không sử dụng chất lỏng nên không xảy ra tình trạng rò nước, đóng cặn hay ăn mòn hệ thống.
• Vận hành ổn định, ít bảo trì: Các bộ phận như quạt gió và cánh tản nhiệt có tuổi thọ cao, hoạt động ổn định trong thời gian dài.
• Tiết kiệm không gian lắp đặt: Không cần bể chứa hay tháp giải nhiệt, phù hợp với thiết bị có kích thước nhỏ hoặc khu vực hạn chế diện tích.

Nhược điểm

• Hiệu suất làm mát không cao: Khả năng truyền nhiệt của không khí thấp hơn nhiều so với nước, nên hệ thống khó đáp ứng với thiết bị công suất lớn.
• Phụ thuộc vào môi trường xung quanh: Trong điều kiện nhiệt độ môi trường cao hoặc không thông thoáng, hiệu quả làm mát sẽ giảm đáng kể.
• Tạo tiếng ồn khi vận hành: Các hệ thống sử dụng quạt gió tốc độ cao có thể phát sinh tiếng ồn, gây ảnh hưởng tới môi trường làm việc.
• Không phù hợp với thiết bị tải nhiệt lớn: Các thiết bị cần làm mát liên tục, tỏa nhiều nhiệt như máy công nghiệp nặng sẽ không phù hợp với hệ thống này.

Ứng dụng trong thực tế

Dưới đây là một số ứng dụng phổ biến của hệ thống này trong thực tế đời sống và công nghiệp.

Động cơ xe máy, ô tô

Đây là ứng dụng dễ thấy nhất. Các loại xe máy phổ thông thường sử dụng hệ thống làm mát bằng không khí nhờ cấu tạo đơn giản, gọn nhẹ và ít hỏng vặt. Trong ô tô, hệ thống này được dùng để làm mát các bộ phận như bộ điều khiển điện tử, hệ thống điện hoặc hỗ trợ cho làm mát dầu máy.

Thiết bị điện tử và máy tính

Quạt tản nhiệt trong máy tính để bàn, laptop, router mạng hay thiết bị viễn thông là những ví dụ điển hình. Hệ thống làm mát bằng không khí giúp các linh kiện như CPU, GPU, RAM hoạt động ổn định và bền bỉ trong thời gian dài, đặc biệt là khi tải nặng.

Máy phát điện, máy nén khí

Các dòng máy phát điện mini hoặc máy nén khí công suất nhỏ thường được thiết kế với hệ thống làm mát bằng không khí để đảm bảo độ gọn gàng, dễ di chuyển và giảm chi phí vận hành. Không khí giúp làm mát động cơ và các bộ phận cơ khí trong quá trình hoạt động liên tục.

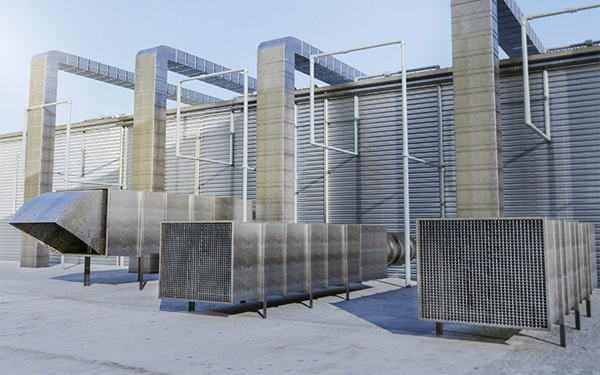

Thiết bị công nghiệp quy mô vừa và nhỏ

Một số thiết bị trong nhà xưởng như mô tơ điện, biến áp khô, hộp số hoặc tủ điện công nghiệp cũng sử dụng hệ thống làm mát bằng không khí, nhất là trong môi trường không yêu cầu quá cao về tải nhiệt. Giải pháp này giúp giảm thiểu bảo trì và dễ dàng lắp đặt trong các dây chuyền sản xuất có không gian hạn chế.

Lưu ý khi thiết kế và thi công hệ thống

Việc thiết kế và lắp đặt hệ thống làm mát bằng không khí cần lưu ý những vấn đề sau:

• Xác định công suất tỏa nhiệt phù hợp: Tính toán chính xác lượng nhiệt sinh ra để chọn loại quạt, lưu lượng gió và diện tích tản nhiệt phù hợp.
• Đảm bảo luồng khí thông thoáng: Thiết bị phải được đặt ở nơi thoáng gió, tránh các vật cản khiến luồng khí không thể lưu thông liên tục.
• Bố trí cánh tản nhiệt hợp lý: Cánh tản nhiệt nên được đặt sát nguồn nhiệt, cấu tạo từ vật liệu dẫn nhiệt tốt như nhôm, tăng diện tích tiếp xúc với không khí.
• Tránh tái tuần hoàn khí nóng: Luồng khí sau khi làm mát cần được đẩy ra ngoài hoàn toàn, không để quay ngược lại làm giảm hiệu suất làm mát.
• Chọn vật liệu bền, chống ăn mòn: Ưu tiên khung quạt, cánh tản nhiệt làm từ nhôm hoặc thép sơn tĩnh điện để tăng độ bền khi hoạt động liên tục.
• Kết hợp cảm biến nhiệt nếu cần: Với hệ thống lớn, cảm biến nhiệt giúp điều chỉnh tốc độ quạt linh hoạt, tiết kiệm điện và bảo vệ thiết bị.
• Thiết kế dễ bảo trì, vệ sinh: Quạt và cánh tản nhiệt nên bố trí thuận tiện cho việc tháo lắp, vệ sinh bụi để duy trì hiệu quả làm mát lâu dài.

Hệ thống làm mát bằng không khí với ưu điểm dễ lắp đặt, vận hành ổn định và tiết kiệm chi phí. Đây chắc chắn sẽ là lựa chọn lý tưởng cho các thiết bị có tải nhiệt vừa phải. Khi được lắp đặt và bảo trì đúng cách, hệ thống sẽ giúp kéo dài tuổi thọ thiết bị, đảm bảo hiệu suất hoạt động và giảm thiểu rủi ro hỏng hóc.
