Các bước lắp đặt hệ thống làm mát âm trần nối ống gió

Khám phá các bước lắp đặt hệ thống làm mát nhà xưởng chi tiết, giải pháp đột phá trong việc giảm nhiệt độ không khí và tiết kiệm năng lượng cho không gian lớn.

Hệ thống làm mát nhà xưởng - Lựa chọn hiệu quả cho môi trường làm việc

Ngày nay, hệ thống làm mát nhà xưởng được phân chia thành nhiều loại khác nhau phù hợp với nhu cầu từng khách hàng. Chính vì vậy, trước khi quyết định lựa chọn loại hệ thống nào bạn cần hiểu rõ về sản phẩm và chi tiết các bước lắp đặt. Hệ thống làm mát âm trần nối ống gió - giải pháp hiện đại và thông minh, kết hợp tiện ích của hệ thống làm mát và hệ thống điều hòa không khí đang ngày càng thu hút nhiều người quan tâm. Hãy cùng chúng tôi tìm hiểu về quy trình lắp đặt hệ thống làm mát trong bài viết này nhé!

Hệ thống làm mát âm trần nối ống gió là gì?

Có thể đâu đó bạn đã nghe qua và thấy được hệ thống làm mát âm trần nối ống gió. Bạn muốn lắp đặt nhưng vẫn còn phân vân chưa hiểu rõ về hệ thống thì có thể hiểu đơn giản như sau:

Hệ thống làm mát âm trần nối ống gió là một hệ thống điều hoà cục bộ gồm một dàn nóng và một dàn lạnh liên kết với nhau bởi các đường ống đồng, vận hành khi nạp gas chuyên biệt cho hệ thống.

Nói cách khác, đây là một hệ thống kỹ thuật thiết kế để cung cấp không khí mát mẻ cho môi trường làm việc bằng cách tích hợp các thiết bị làm mát và hệ thống ống gió vào trong trần của không gian. Điều này cho phép hệ thống phân phối không khí mát đều và hiệu quả, đồng thời, giữ cho không gian không bị chiếm hữu bởi các thiết bị trong hệ thống.



TzlyTEpUILLDCgSUoFq1ykc1ZQEl6Po8-aApO1C6mxUHESaQCjjPL1-Qtq3e8jWIEgW8Lrc2DtQ9t1BLqLVTB8nRh9qlBnE7O5NdczvVLpoo5g066tHbLs1vLj2vr1EKwRpTkwTnRPMmHcXTibiGsSM

Hệ thống làm mát âm trần nối ống gió

Lưu ý lắp đặt hệ thống làm mát âm trần nối ống gió

Đi kèm với công nghệ và tiện nghi hệ thống âm trần nối ống gió yêu cầu rất cao về chuyên môn và kỹ thuật lắp đặt, cần lưu ý một số điểm sau:

  • Lắp dàn nóng: Dàn nóng chứa các thiết bị quan trọng để làm mát không khí nên thường khá to, nặng và cồng kềnh, cần đảm bảo an toàn lao động cho người lắp đặt. Dàn nóng cần được cố định chắc chắn vào giá đỡ và đặt ở vị trí thông thoáng để có thể được giải nhiệt tốt trong quá trình hoạt động.
  • Lắp dàn lạnh: ​​​​Việc lắp đặt dàn lạnh của hệ thống đòi hỏi cao hơn cái loại máy khác rất nhiều. Việc thi công giai đoạn này đòi hỏi yêu cầu mỹ thuật, kỹ thuật cao.
  • Lắp đường dẫn ống gas, dẫn nước thải: Đường dẫn gas, dẫn nước thải được treo ở khoảng không giữa trần bê tông và trần giả. Cần phải đảm bảo đúng theo tiêu chuẩn yêu cầu của hãng về chiều dày ống và kích thước đường ống. Ống dẫn nước thải đảm bảo độ dốc theo quy định.

Công tác chuẩn bị lắp đặt hệ thống làm mát âm trần nối ống gió

iKN0jeP37gSscN_YZaCmSGVUPgV7aD6Mq9KB-0TDaEyzZULEDUm0gcnQztUJhyPZiUpr6-8OnuUU337rgWIdwDd1eL0MGKT8qijWbQEu36ms7rzChk_y25j_NT4PI7YAblhk8A1_0c2sQUgR2DA9vNc

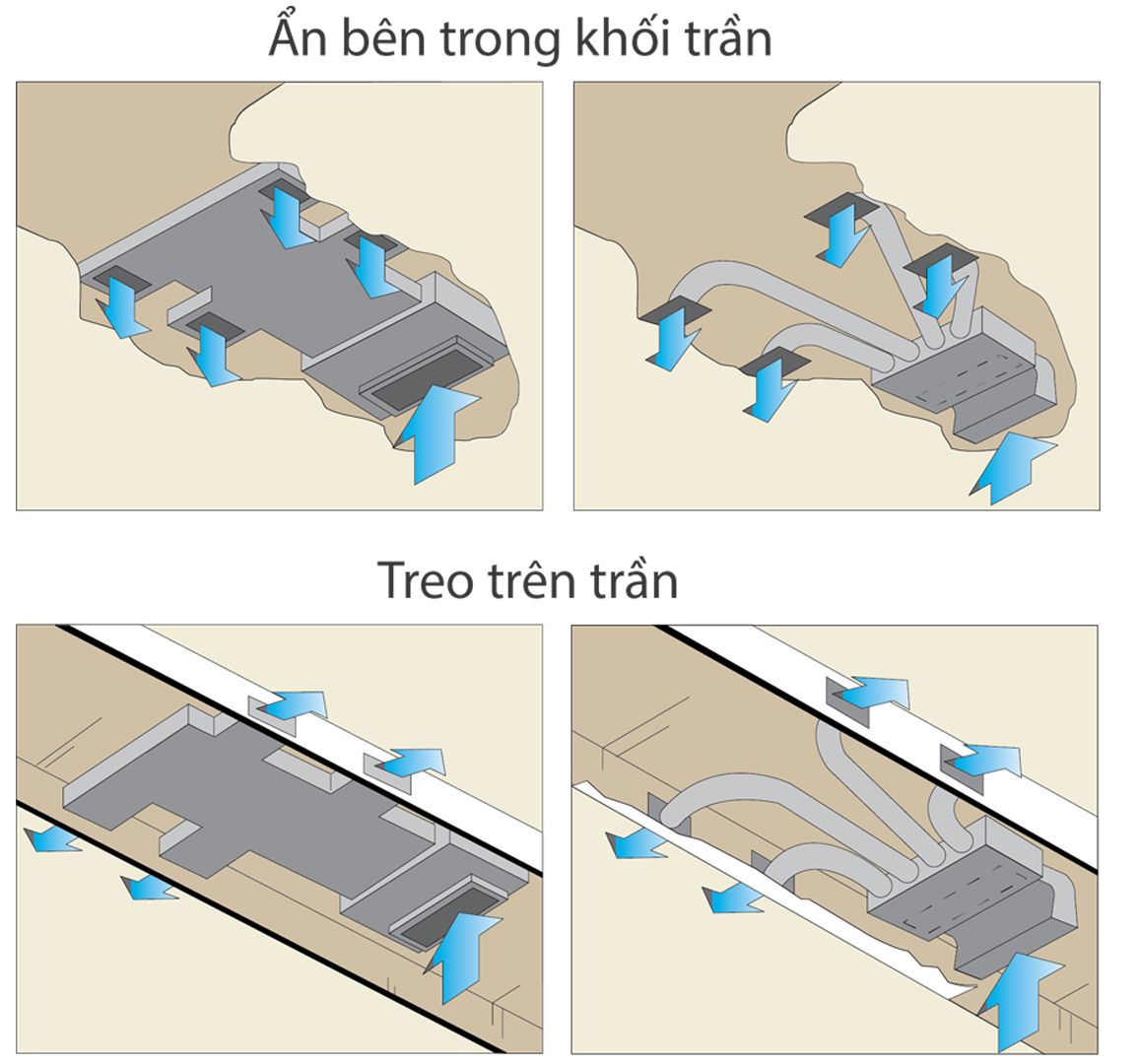

Tham khảo sơ đồ lắp đặt



Muốn hệ thống làm mát phát huy tối đa tác dụng, cần có công các chuẩn bị cụ thể và bổ trợ của các phụ kiện:

Chọn vị trí lắp đặt

Hệ thống tận dụng tốt không gian trần, lựa chọn theo các yếu tố cơ bản:

  • Ví thông thoáng, hạn chế vật cản trở
  • Vị trí có đủ không gian cho công tác sửa chữa, bảo dưỡng
  • Vị trí trần nhà đủ kiên cố chịu được trọng lượng hệ thống

Tuyệt đối không lắp hệ thống làm mát ở các nơi:

  • Có nguy cơ phát nổ, rò rỉ khí dễ gây cháy
  • Nơi gần cửa ra vào
  • Nơi có hơi dầu hay bột kim loại

Chuẩn bị các dụng cụ lắp đặt

  • Dây điện
  • Ống thoát nước
  • Ống đồng
  • Ống gió mềm
  • Ống gió cứng
  • Ngoài ra cần các vật dụng khác như: tua vít, máy khoan, bộ nâng cục nóng,...

Hướng dẫn lắp đặt chi tiết hệ thống làm mát âm trần nối ống gió

Hệ thống làm mát âm trần nối ống gió đang là lựa chọn ưu tiên tại nhiều công trình khác nhau. Cách lắp đặt hệ thống này phức tạp, đòi hỏi tính an toàn và thẩm mỹ, cùng điểm qua 5 bước lắp đặt sau đây nhé!

Lắp dàn lạnh

Thông thường hệ thống làm mát nhà xưởng được gắn trực tiếp trên một mặt phẳng, còn hệ thống làm mát âm trần nối ống gió được treo trong không gian xưởng, phần máy thì âm trong trần của xưởng. Vì lý do trên khi lắp dàn lạnh, cần có tay nghề cao, chuyên nghiệp, đảm bảo được các yếu tố chuyên môn. Sau khi đã chọn được vị trí phù hợp để lắp đặt, tiến hành theo các bước sau:

  • Xác định vị trí chính xác lắp hệ thống trên trần thật chính xác để đánh dấu 4 lỗ khoan .
  • Lỗ khoan cần đảm bảo vuông góc, thẳng hàng với mặt sàn để sau khi gác âm trần không bị xô, lệch. Vị trí treo cũng cần đảm bảo  tính thẩm mỹ, an toàn, tiết kiệm điện.
  • Gác dàn lạnh sơ bộ lên vị trí tương đối.
  • Bắt bu loong nở đảm bảo sự chắc chắn, tránh hiện những sự cố đáng tiếc sau này

eXdXCTvVWhrqgq_QCD_0nArVp5yuUDU1jlyxZ5GgymI9NWl14aKMtgnSADw2R8K43PGPNm4_jFZbMxWUCjdzrr5qlHVX8ivclueH-rpj2LqBjVT4RxiHsU556gNFAtvqSDvo8EFNWp1vtY-ig9tyy3s

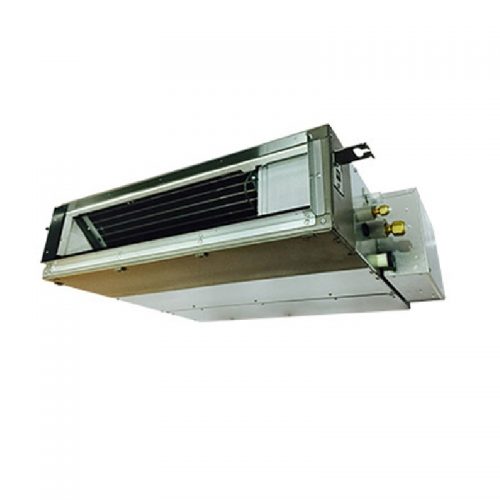

Dàn lạnh hệ thống âm trần nối ống gió

Lắp dàn nóng

Giai đoạn lắp dàn nóng cần bảo đảm an toàn tuyệt đối nghiêm ngặt. Dàn nóng rất nặng, lắp đặt trên cao, đặt trên giá đỡ cần phải có thiết bị nâng hạ, gia cố khung treo thật chắc chắn, có sàn phục vụ thao tác bảo dưỡng sau này.



Nếu thực hiện lắp nhiều dàn nóng tập trung trong một khu vực cần quan tâm đến khoảng cách giữa chúng và vấn đề giải nhiệt

Lắp đặt nối ống gas

Ở giai đoạn này cần sự tập trung vì nếu ống gas quá dài sẽ khiến công suất và tuổi thọ của hệ thống bị giảm, ống cong hay ống cũ cũng có thể làm công suất làm lạnh giảm, không ở trạng thái tốt nhất. Vì vậy, cần phải nối ống gắn nhắt phù hợp các nguyên tắc:



  • Độ dài tối thiểu là 3m
  • Độ dài tối đa là 30m
  • Độ cao tối đa là 17m
  • Kích thước ống hơi: 19.05 mm
  • Kích thước ống lỏng: 9,52 mm

Đấu dây điện

Đấu dây điện phải đảm bảo các dây nối chắc chắn, không chạm vào bất kỳ bộ phận nào khác. Dây nối giữa dàn nóng và dàn lạnh cần có kẹp dây.

  • Nắp đậy được cố định chắc chắn
  • Dùng đầu tròn của dây nối với khối cấp nguồn, tiếp tục nối theo các ký hiệu
  • Giữ dây theo thứ tự, gọn gàng không để ảnh hưởng đến các bộ phận khác

Rút chân không đạp gas, chạy thử hệ thống làm mát nhà xưởng

Trừ dàn nóng đã được nạp ga, dàn lạnh và bộ phận khác cần phải được rút chân không, không khí chứa hơi ẩm ở quá trình chất làm lạnh có thể làm hỏng máy nén.

Sau khi rút chân không, tiến hành nạp ga thêm cho hệ thống làm mát. Các máy mà chiều dài ống không vượt qua giới hạn, không nạp thêm ga, chỉ việc mở van ga và cho máy chạy thử.

Dọn dẹp vật dụng xung quanh, kiểm tra tổng thể, cấp nguồn điện cho hệ thống chạy thử trong 30 phút.

Cuối cùng là kiểm tra tất cả các thông số của máy lạnh khi hoạt động, điều chỉnh điều khiển hệ thống về chế độ chuẩn, hướng dẫn vận hành và bàn giao lại cho đơn vị sử dụng.

INqJVJsRlHURLVAQgmA5_FxSUGzFP-1xKboiTsZmizhCesjYZLY9VS6mSHiUGIDuFQvWgj5Vv6RrxJ9KfaL8BjAxlEaUI-sfmZflQxzI64OC0m7NFi7m76piSkz-jsH_jROosMO1gknoDljIoXBxNIc

Cận cảnh hệ thống làm mát

Kết luận

Như vậy, bài viết trên là toàn bộ thông tin vtec-codienlanh chia sẻ đến các bạn về hệ thống làm mát nhà xưởng. Đặc biệt là chi tiết các bước lắp đặt hệ thống làm mát âm trần nối ống gió, mong rằng chủ đề này sẽ giúp khách hàng hiểu hơn về sản phẩm, có thêm sự lựa chọn cho doanh nghiệp của mình.
